ZX730 Автоматический поточный струйный принтер для печати легенды
Цифровое решение для высокоэффективного производства печатных плат.
Описание
Спецификация
Описание продукт
Автоматический поточный струйный принтер для печати легенды ZX730 представляет собой решение для нанесения маркировки в составе производственной линии, предназначенное для крупносерийного выпуска печатных плат, с возможностью работы как в составе линии, так и автономно. Благодаря инновационной архитектуре поточной струйной печати ZX730 легко связывает предыдущие и последующие технологические процессы, обеспечивая интеллектуальную автоматизацию транспортировки, позиционирования и печати заготовок. Сочетая высокую производительность с превосходным качеством печати, ZX730 отвечает строгим требованиям современного производства печатных плат и позволяет организовать масштабное цифровое струйное производство.
Особенности и преимущества продукта
Интеллектуальная поточная интеграция
ZX730 поддерживает автоматизированную работу в составе линии, обеспечивая автоматическую подачу панелей печатных плат, позиционирование и непрерывную печать. За счет сокращения ручного вмешательства значительно повышается общая эффективность производства.
Высокое качество печати
С возможностью установки до 22 печатающих головок промышленного класса ZX730 обеспечивает высокоточную печать на панелях размером до 630 мм × 730 мм, достигая высокоточного нанесения легенды для самых требовательных производств печатных плат.
Цифровая струйная печать
Преодолевая ограничения традиционной трафаретной печати, ZX730 обеспечивает быструю и удобную смену заданий, одновременно поддерживая динамическую печать переменных QR-кодов, номеров партий и серийных номеров.
Стабильная конструкция
Гранитная станина и высокопрочная главная балка обеспечивают стабильную опору при высокоскоростной работе, обладая превосходной устойчивостью к вибрации и деформации, что гарантирует долговременную точность.
Точная юстировка
Независимая система автоматической 4-точечной юстировки на двух ПЗС-камерах интеллектуально компенсирует расширение, сжатие и погрешности позиционирования панелей, обеспечивая стабильную и точную приводку при печати. Подвижный фотоэлектрический датчик в реальном времени обнаруживает коробление края панели и выдает предупреждение для защиты печатающих головок.
Ключевые технологические преимущества
Печатающие головки промышленного класса
Принтер поддерживает до 22 печатающих головок промышленного класса и панели печатных плат размером 630 × 730 мм. ZX730 объединяет в себе продвинутую систему управления струйной печатью для точного контроля капель при высокоскоростной работе с несколькими головками, обеспечивая четкое воспроизведение мелких символов.

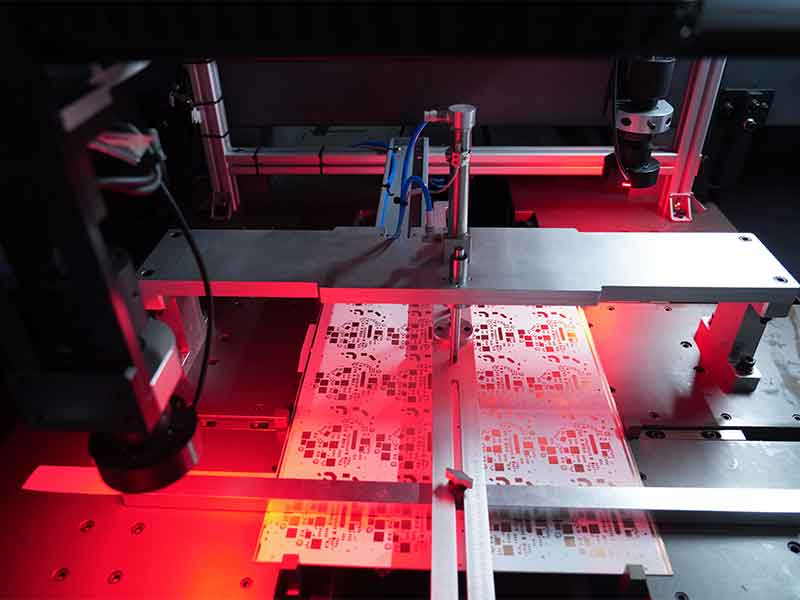

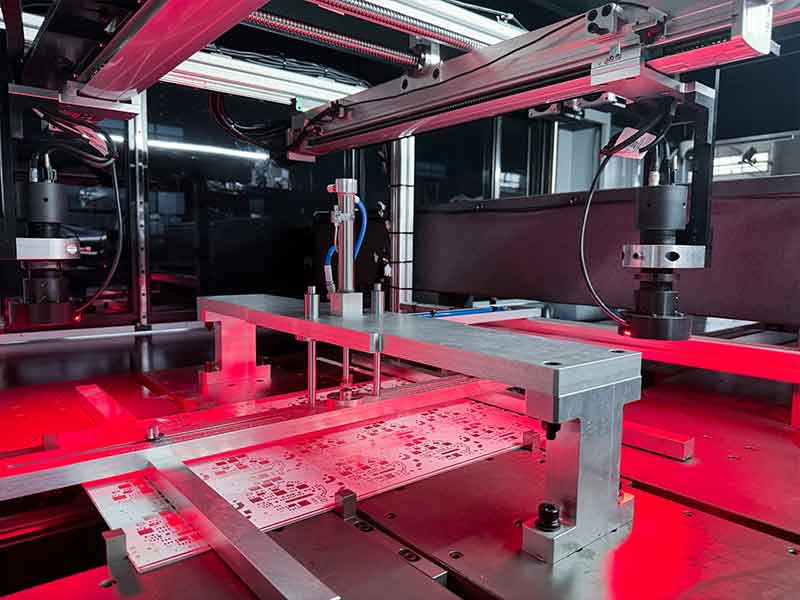

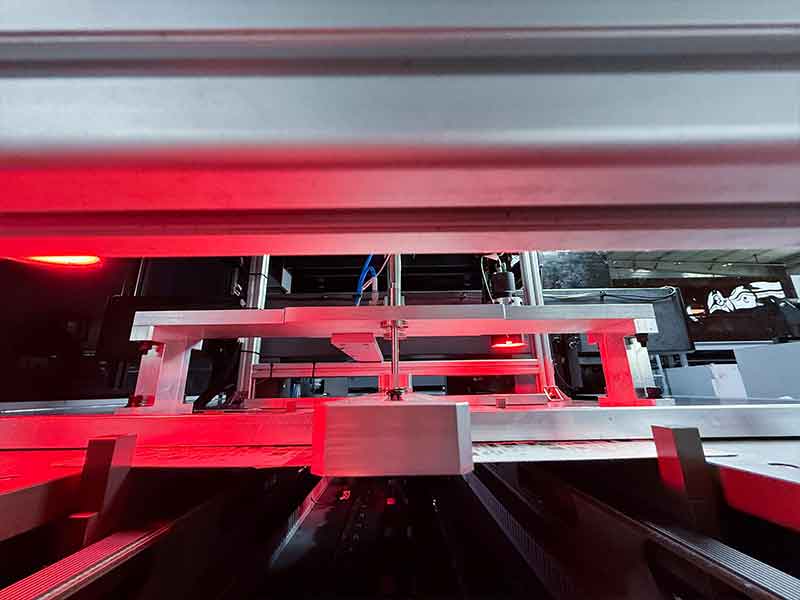

Автоматическая двухкамерная ПЗС-юстировка
Независимая система автоматической 4-точечной юстировки с двумя ПЗС-камерами автоматически определяет положение панелей и выполняет интеллектуальную коррекцию. Она эффективно компенсирует расширение, сжатие и смещение панелей, гарантируя точность и повторяемость позиционирования при печати.
Система рекуперации чернил и интеллектуальная очистка головок
Остатки чернил, образующиеся при очистке и продувке печатающих головок, автоматически возвращаются в главный чернильный бак для повторного использования. Это сокращает расход чернил, снижает производственные затраты и повышает эффективность использования чернил. Автоматическая система очистки головок уменьшает частоту ручного обслуживания и продлевает срок службы печатающих головок.
Гранитная станина и конструкция главной балки
Привод на линейных двигателях в сочетании с гранитной станиной и высокопрочной главной балкой позволяет ZX730 эффективно минимизировать механические погрешности и обеспечивает стабильную опору для высокоскоростной работы.
Технология магнитолевитационного привода по осям X и Y
В обеих осях X и Y используется технология привода на магнитной левитации, обеспечивающая высокую отзывчивость, превосходную стабильность и надежность работы. В сочетании с многокоординатной системой управления движением ZX730 обеспечивает точное управление на протяжении всего процесса перемещения.
Высокоэффективная система УФ-светодиодного отверждения
Высококачественная светодиодная конструкция системы УФ-отверждения гарантирует стабильный световой поток, улучшает качество отверждения и продлевает срок службы ламп.
Печать переменных данных
Переключение производственных заданий осуществляется одним нажатием, обеспечивая быструю и эффективную смену работы. ZX730 поддерживает динамическую печать переменных QR-кодов, номеров партий и серийных номеров для удовлетворения гибких производственных требований.
Интеллектуальное зональное управление печатью
Интеллектуальная система полутоновой печати автоматически распознает области с белой краской и фрагменты легенды, а затем точно регулирует размер капли и объем чернил в соответствии с различными требованиями печати. Мелкие символы и участки белого цвета могут формироваться одновременно в одном процессе печати, повышая эффективность и од.
Применение во всей отрасли
| Печатающие головы | Печатающие головы 1024i, 11 голов в один ряд, возможность модернизации до двух рядов — 22 головы |
| Максимальное разрешение | 1440 dpi × 1440 dpi |
| Минимальный размер текста | 3 пункта (pt) |
| Производительность | 1 проход: 6–7 плат/мин 2 прохода: 5–6 плат/мин 3 прохода: 4–5 плат/мин |
| Тип чернил | УФ-чернила |
| Размер капли чернил | 13 пл (пл = пиколитр) |
| Способ отверждения чернил | Секционное управление светодиодными лампами, мгновенная сушка после печати |
| Минимальный размер печатной платы | 300 мм × 370 мм |
| Максимальный размер печатной платы | 630 мм × 730 мм |
| Толщина платы | 0,5 мм – 3,5 мм |
| Печатный материал | Печатная плата (PCB) |
| Точность выравнивания | ±50 мкм |
| Допустимый прогиб платы | ≤ 1,5 мм |
| Способ выравнивания | Автоматическое выравнивание с двумя ПЗС-камерами, позиционирование по 4 точкам |
| Программное обеспечение | Программное обеспечение JHF |
| Требования к электропитанию станка | 11 кВт, 380 В перем. тока, 50 Гц, 22 А |
| Требования к электропитанию УФ-ламп | 6,8 кВт, 220 В перем. тока, 50 Гц, 30 А |
| Габаритные размеры станка | Длина 3800 мм × Ширина 2406 мм × Высота 2287 мм |
| Вес станка | 3500 кг |
